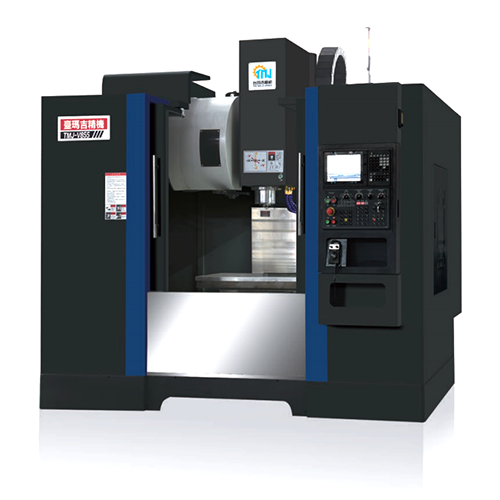

TMJ-V1370
機床特點●床身結構堅固、能承受高速運動產生的慣量。●X/Y/Z三軸采用高速靜音螺桿、靜音線軌使熱變位少精度高?！?8米調整位移，可節省非...定制熱線：18136192898
 |  |  |
機床特點

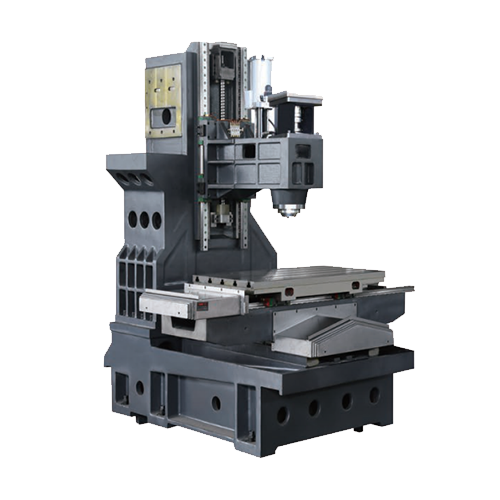

●床身結構堅固、能承受高速運動產生的慣量。

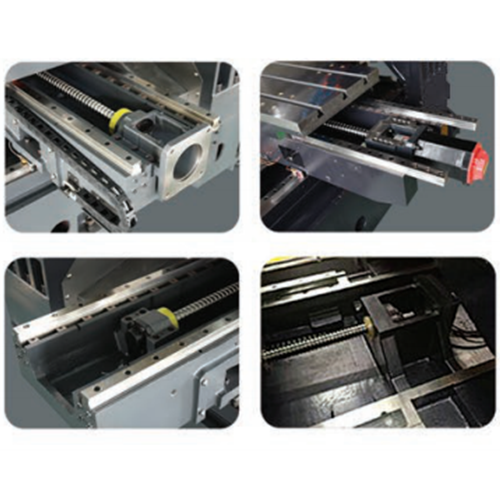

●X/Y/Z三軸采用高速靜音螺桿、靜音線軌使熱變位少精度高。
●48米調整位移，可節省非加工時間50%。
●加高立柱設計，預留安裝第四、第五軸空間。
●三軸護罩保護螺桿線軌提高機床使用壽命。
| 主要技術規格參數 | ||
| 機床數據 | 單位 | TMJ-V1370 |
| X軸行程 | mm | 1300 |
| Y軸行程 | mm | 700 |
| Z軸行程 | mm | 700 |
| 主軸端面至 | mm | 110-810 |
| 工作臺面距離 | ||
| 主軸中心至 | mm | 755 |
| 立柱防護面距離 | ||
| 工作臺尺寸 | mm | 1400×700 |
| 最大承重 | kg | 1000 |
| 工作臺T型槽 | mm | 5-18/110 |
| （數目尺寸間距） | ||
| 錐度規格 | BT40 | |
| 主軸轉速（可選配、 | rpm/min | 8000（標配）/10000 |
| 與控制系統有關） | ||
| 主軸電機 | kw | 11月15日 |
| 三軸電機 | kw | 3/3/3.5 |
| （X/Y/Z） | ||
| 控制系統 | 三菱 / 法那科 / 西門子 | |
| （可選配） | ||
| X、Y、Z軸 | m/min | 24/24/24 |
| 快速移動速率 | ||
| 定位精度 | mm | JIS±0.005/300 |
| 重復定位精度 | mm | JIS±0.003/300 |
| 氣壓 | kg/cm2 | ≥6 |
| 刀庫容量 | 把 | 24 |
| 機器重量 | T | 11 |
| 機器尺寸 | mm | 3600×3000×2850 |
| （長×寬×高） | ||
