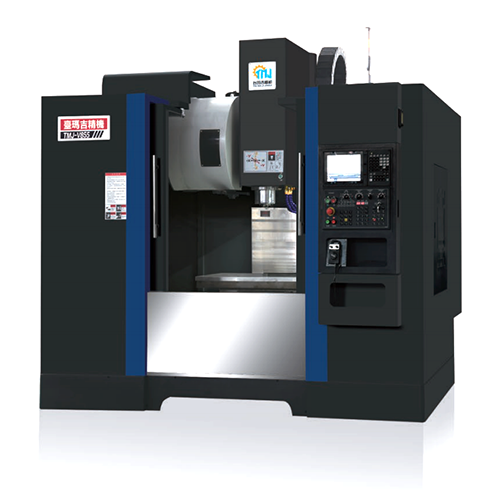

TMJ-V1380
機床特點●床身結構堅固、能承受高速運動產生的慣量?!馲/Y/Z三軸采用高速靜音螺桿、靜音線軌使熱變位少精度高。●48米調整位移,可節省非...定制熱線:18136192898
機床特點

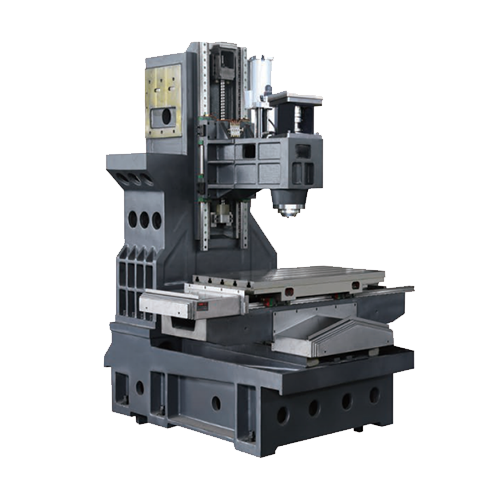

●床身結構堅固、能承受高速運動產生的慣量。

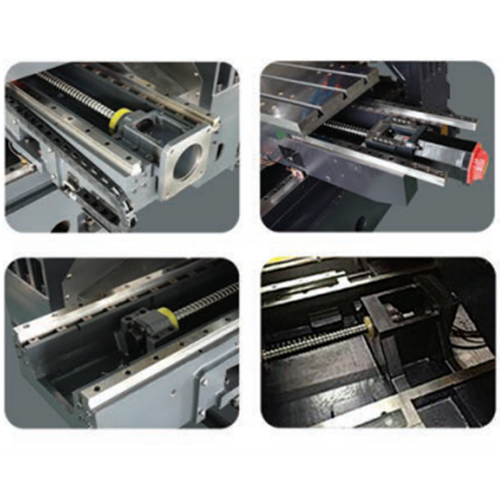

●X/Y/Z三軸采用高速靜音螺桿、靜音線軌使熱變位少精度高。
●48米調整位移,可節省非加工時間50%。
●加高立柱設計,預留安裝第四、第五軸空間。
●三軸護罩保護螺桿線軌提高機床使用壽命。
主要技術規格參數 | ||
機床數據 | 單位 | TMJ-V1380 |
X軸行程 | mm | 1300 |
Y軸行程 | mm | 800 |
Z軸行程 | mm | 700 |
主軸端面至 | mm | 150-850 |
工作臺面距離 | ||
主軸中心至 | mm | 855 |
立柱防護面距離 | ||
工作臺尺寸 | mm | 1400×800 |
最大承重 | kg | 1000 |
工作臺T型槽 | mm | 6-18/100 |
(數目尺寸間距) | ||
錐度規格 | BT40 | |
主軸轉速(可選配、 | rpm/min | 8000(標配)/10000 |
與控制系統有關) | ||
主軸電機 | kw | 11月15日 |
三軸電機 | kw | 3/3/3.5 |
(X/Y/Z) | ||
控制系統 | 三菱 / 法那科 / 西門子 | |
(可選配) | ||
X、Y、Z軸 | m/min | 24/24/24 |
快速移動速率 | ||
定位精度 | mm | JIS±0.005/300 |
重復定位精度 | mm | JIS±0.003/300 |
氣壓 | kg/cm2 | ≥6 |
刀庫容量 | 把 | 24 |
機器重量 | T | 12 |
機器尺寸 | mm | 3600×3000×3100 |
(長×寬×高) |
