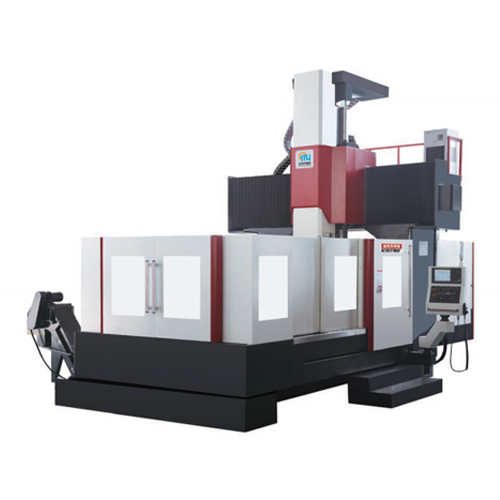

TMJ-1613L
機床特點●強大的切削能力與卓越的精確度和性能相結合， 令銑削與鏜孔操作簡單易行?！裰鬏S頭可以選配油壓鎖緊方式的90°側銑頸?！駲C(jī)床床...定制熱線：18136192898
 |  |
機床特點
●強大的切削能力與卓越的精確度和性能相結合， 令銑削與鏜孔操作簡單易行。

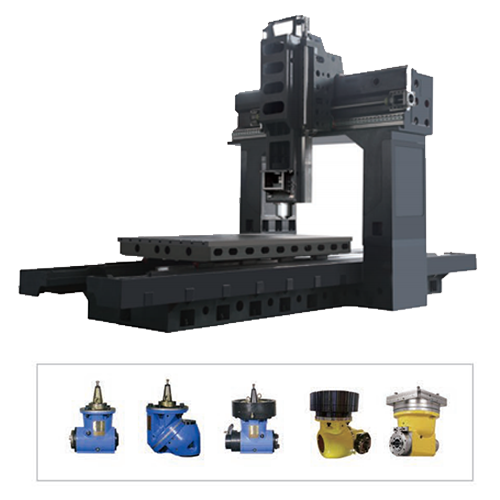

●主軸頭可以選配油壓鎖緊方式的90°側銑頸。
●機床床身、立柱、橫梁、滑鞍、主軸箱采用樹脂砂造型的高強度鑄鐵以及合理的布筋結構，剛性好，穩定性強。
●主運動采用寬調速交流伺服主電機，選配ZF變速，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精加工。
| 主要技術規格參數 | |||
| 機床數據 | 單位 | TMJ-1613L | |
| 工作臺面尺寸 | mm | 1600×1300 | |
| 工作臺移動方向行程（X軸） | mm | 1600 | |
| 主軸滑座移動方向行程（Y軸） | mm | 1500 | |
| 主軸上下移動方向行程（Z軸） | mm | 850 | |
| 龍門寬度 | mm | 1550 | |
| 主軸端面至工作臺面距離 | mm | 320-1170 | |
| 工作臺T型（數目-尺寸X間距） | 7-22×175 | ||
| 主軸規格（型號/安裝直徑） | BT50/Φ190 | ||
| 主軸傳動方式 | 皮帶傳動 | rpm | 最高轉速6000rpm（減速1.5:1 選配） |
| ZF減速+皮帶傳動 | rpm | 最高轉速6000rpm，減速1:1，4:1 | |
| 齒輪頭 | rpm | 最高轉速3000 | |
| XYZ軸滾珠絲桿規格 | X:6312；Y:5010；Z:5010 | ||
| XY軸導軌規格 | 滾柱線軌導軌55重載規格 | ||
| Z軸導軌規格 | 矩型滑軌 | ||
| XYZ軸伺服電機傳動方式及傳動比 | 皮帶傳動，傳動比：X軸2.5:1；Y軸2:1，Z軸2:1 | ||
| 主軸電機，X/Y/Z三軸伺服電機 | 主軸電機：IP30廣域電機X40Nm, Y:30Nm; Z30Nm | ||
| 工作臺承重 | T | 3 | |
| 機床重量 | T | 15 | |
